Plus de 30 ans à cintrer vos pièces pour vos projets.

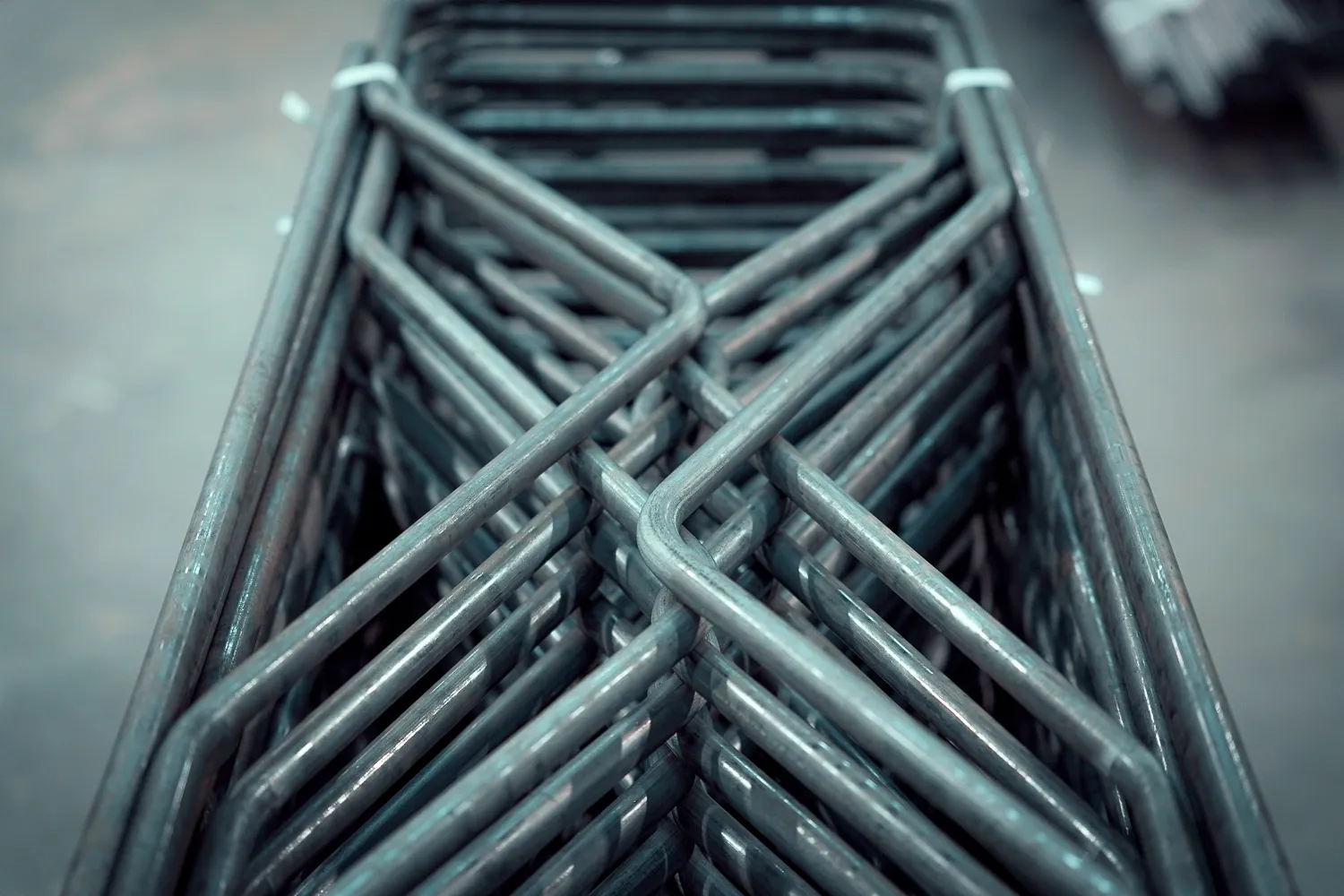

Le cintrage court rayon est un procédé mécanique qui consiste à enrouler un tube ou une barre droite autour d’une forme usinée. Le processus de cintrage court rayon est exécuté à froid.
Le cintrage court rayon s’adresse aux fabricants et sous-traitants industriels souhaitant optimiser les coûts de fabrication par le biais de notre expertise technique.
Nous vous accompagnons techniquement dès la conception de vos projets afin de limiter des opérations de soudage ou de parachèvement trop importantes.
3, 2, 1 et vos idées prennent formes!
Le cintrage court rayon vous apportera dans un premier temps la possibilité de réaliser des design différents et harmonieux et esthétique.
Mais aussi, vous offrir la possibilité de réaliser vos projets qu’ils correspondent à de la petite, moyenne ou grande série.
Enfin, le cintrage court rayon vous apportera précision et répétabilité des cotes grâce aux machines à commande numérique.
Partout sans même que vous vous en rendiez compte.
Un parc machine à la pointe de la modernité.
Magasin d’outillages de cintrage pour chaque diamètre de tube standard à partir de Ø8mm jusqu’à Ø114,3mm
Pièces controlée à 100% et avec une productivité inégalée pour toutes pièces cycles, petites et moyennes séries.
Grâce à notre panel outillage, nous avons la possibilité de cintrer des tubes ronds de Ø12 jusqu’au Ø50 mais également cintrer de nombreux profils carrés et rectangulaires.
Cette machine nous permet d’être en capacité de réaliser des pièces semi-finies ou finies.
Une diversité de profilés pour la réussite vos projets.
Jusqu’au Ø114,3mm
Jusqu’à 100 x 100
Jusqu’à 100 x 50
Acier inox aluminium laiton cuivre
Nous comprenons que vos projets peuvent impliquer des contraintes techniques complexes. C’est pourquoi nous faisons preuve d’une grande flexibilité pour répondre à vos attentes spécifiques, tout en garantissant une qualité irréprochable et des délais maîtrisés.
Ça ne s'arrête pas là !
Notre équipe vous accompagne dès le démarrage de vos projets dans le choix d’une solution technique, économique et écologique.
Nous choisissons la matière la plus adaptée à vos besoins. Nous adoptons la géométrie la plus cohérente en tenant compte de vos contraintes et de nos process. Nous choisissons le rayon de cintrage le plus esthétique possible
Nous possédons plus de 250 outillages.
Nos rayons de cintrage varient principalement entre 2 fois et 3 fois la section du tube à cintrer. Notre équipe sera vous orienter sur des rayons de cintrage qui correspondent à votre demande. Si après expertise, votre besoin nécessite la création d’un outillage, nous saurons créer l’outillage adapté à votre besoin.
Pour connaitre nos abaques techniques concernant nos rayons de cintrage, vous pouvez consulter notre version numérique de notre Laz’book sur notre Techblog SFCMM
La fusion de deux savoir-faire créer la mixité.
Gagnez votre temps grâce à la mixité
De par notre maîtrise du cintrage, nous savons vous proposer la mixité laser + cintrage.
En général, une pièce nécessite d’être retravaillée après le cintrage pour faciliter le montage sur un assemblage par exemple. Régulièrement il s’agit de reprises de perçages, coupes d’angles ou autres découpes.
Dans un premier temps, notre process consiste à découper le tube au laser afin d’y ajouter toutes les découpes souhaitées (perçages, gueule de loup, coupe biaise et autre découpe). Puis nous cintrons le tube découpé en veillant à positionner correctement les découpes effectuées en amont.
Le tube sort de la cintreuse, prêt à l’emploi.
Nous maîtrisons cette mixité laser + cintrage aussi bien sur des tubes ronds, carrés, rectangulaires et ovale-plats. Et cela pour de l’acier, inox ou alu.
Grâce à la mixité, nous vous faisons économiser un coût significatif de reprise après cintrage.
Un gain de temps et d'argent !
En plus d’avoir une équipe technique qui vous accompagne dans l’étude de votre projet, la mixité laser & cintrage offre un grand nombre d’avantages non négligeables.
Possibilité de réaliser des perçages et des découpes dans les zones hors cintrage.
La découpe préalable du tube au laser favorise un positionnement très précis lors des opérations de cintrage.
Un coût de fabrication optimisé chez un seul sous-traitant.
Un gain en délai de fabrication.
Une pièce livrée finie dans vos ateliers.
Nous cintrons du Ø8 au Ø114.3 et avons une règle simple qui couvre 90% des outillages que nous possédons. En cintrage court rayon, le rayon équivaut à 2 ou 3 fois la section du profil. Pour exemple : Ø33.7 R71 ou R100mm à l’axe.
L’acier est le matériau le plus simple à utiliser en cintrage, nous avons aussi les compétences et outillages pour cintrer de l’inox et de l’aluminium. L’inox à tendance à rayer un peu plus et pour l’alu il faut prévoir une épaisseur plus importante car celui-ci est plus tendre.
Nous cintrons du Ø8 au Ø114.3. Nous pouvons cintrer du tube, ou du plein. En forme de rond, carré ou rectangulaire en fonction de la dispo de nos outillages. Les limites que nous pouvons rencontrer vont dépendre de la matière, de l’épaisseur du tube, de la forme de la pièce.
Nous savons concevoir et faire fabriquer des outillages spécifiques pour s’adapter aux rayons et sections demandés, mais notre règle du rayon qui équivaut à 2 à 3 fois la section reste à prendre en compte. Nous ne pouvons pas répondre sur des rayons très / trop court.
Oui, nous proposons d’ailleurs nos activités de laser tube + cintrage, dites « mixtes ». Nous savons effectuer les découpes en amont du cintrage, tout en assurant la bonne orientation et position des découpes sur le tube après cintrage. La seule condition est de prévoir les découpes en dehors des zones cintrées ou suffisamment éloignées pour ne pas causer d’interférence avec l’opération de cintrage.
Afin de produite dans les meilleures conditions et de façonner au mieux les pièces, il faut compter un délai de 5 à 15 jours en fonctions du volume, de la dispo matière ou des opérations à prévoir en plus du cintrage.
Nous utilisons des outillages adaptés que nous développons nous-mêmes afin de limiter au maximum les déformations et plis lors du cintrage. Afin d’éviter au maximum ce phénomène, nous préconisons toujours de choisir une épaisseur cohérente et un rayon de cintrage adéquate à la section et matière qu’il faut cintrer.
Oui, nous pouvons vous accompagner dans vos projets afin de vous proposer, grâce à nos connaissances et notre historique, les meilleurs solutions techniques et économiques. Nous sommes là pour vous aider et donner vie à vos idées grâce à notre savoir-faire et nos guides techniques comme le lazbook. Il existe, à travers nos tutoriels et notre site, un grand nombre d’exemple de ce que nous savons faire et de ce qu’il est possible de fabriquer grâce à nos compétences techniques.
Tous les secteurs, il y en a partout ! Médical, loisir, automobile, agricole, mobilier, ferroviaire…
